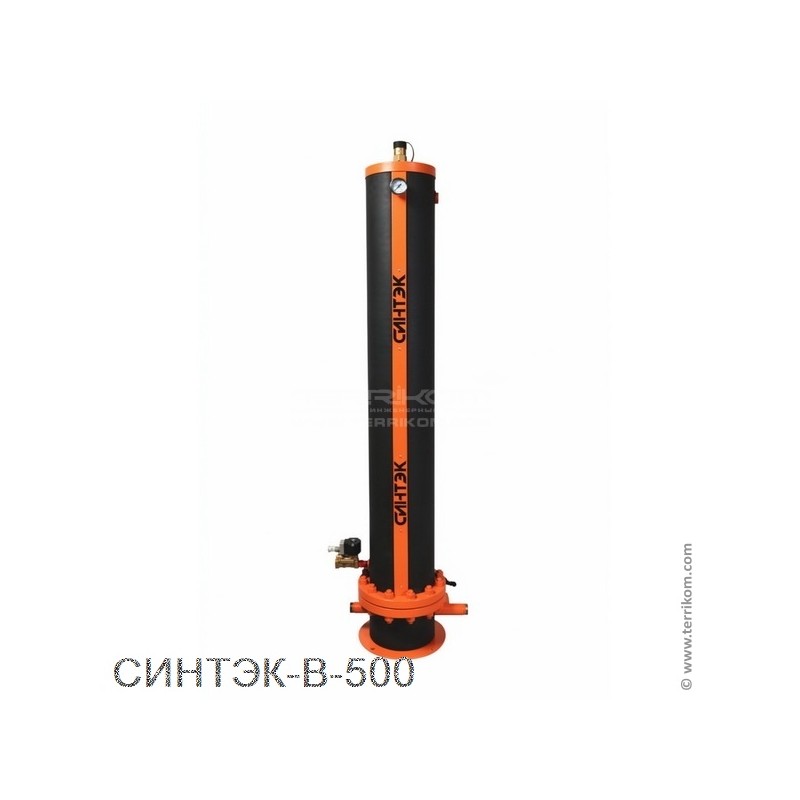

Испаритель жидкостной 500 кг/ч

Жидкостные испарители СУГ применяются в системах газоснабжения на базе сжиженного углеводородного газа. СУГ хранится в жидком состоянии, а оборудование потребляет паровую фазу. Чтобы сжиженный газ поменял агрегатное состояние, необходимо нагреть пропан-бутановую смесь до температуры кипения. Пропан кипит при температуре -42,1 ºС, бутан - при -0,5 ºС. Из-за разности температур кипения пропана и бутана процесс испарения происходит неравномерно, из-за чего получаемая паровая фракция имеет неоднородный состав. Это ведет к неустойчивой работе газоиспользующего оборудования. В жидкостных испарителях СИНТЭК-В происходит принудительный нагрев жидкой фазы, что исключает перебои в работе всей системы.

Конструктивно жидкостный испаритель представляет собой металлический каркас, который имеет защитно-теплоизоляционный корпус для снижения теплопотерь. Внутри корпуса находится паровой или водяной теплообменник, в котором происходит теплообмен между сжиженным газом и теплоносителем, подаваемом из системы отопления по подводящему трубопроводу. В качестве теплоносителя может выступать горячая вода, нагретая до необходимой температуры, антифриз или пар. Отдав тепло, теплоноситель поступает обратно в систему отопления через отводящий трубопровод. Сжиженный газ поступает через входной патрубок. При контакте с поверхностью тепловой «рубашки» теплообменника жидкая фаза нагревается и переходит в паровую. В верхней части находится коллектор, через который паровая фаза СУГ поступает к потребителю. Жидкостный испаритель комплектуется предохранительной арматурой и контрольно-измерительными приборами: предохранительно-сбросным клапаном для защиты от превышения допустимого давления, манометром для измерения давления, электромагнитным клапаном и датчиком уровня (опционально). Датчик уровня предотвращает возможное поступление жидкой фазы в коллектор для паровой фазы путем закрытия электромагнитного клапана.

Производительность: 500 кг/ч

Высота: 1850 мм

Площадь теплообменника: 1,3 м²

Масса: 130 кг
