Установка испарительная электрическая 200 кг/ч

Электрические испарительные установки СИНТЭК-И-Э-200 применяются для принудительного испарения сжиженного углеводородного газа в промышленных объектах. Для того, чтобы процесс испарения происходил стабильно, чтобы его можно было контролировать и регулировать. Основу установки составляет электрический испаритель «сухого» типа.

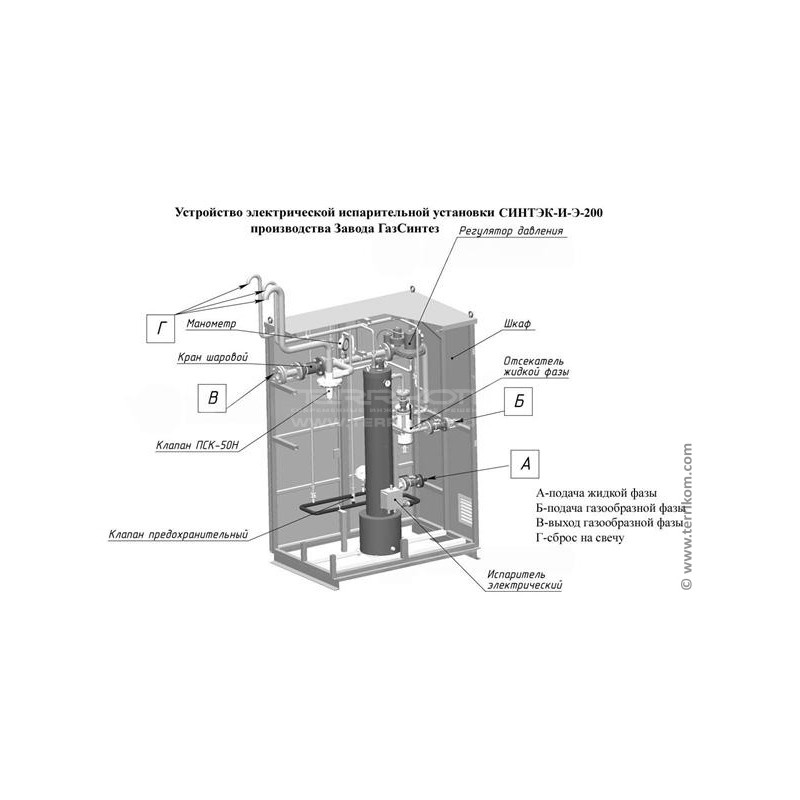

Перед поступлением в испаритель СУГ проходит механическую очистку в газовом фильтре. Далее очищенный газ поступает на рубашку испарителя, которая уже нагрета до температуры испарения путем теплообмена с электрическими нагревателями (ТЭНами). В рубашке происходит превращения жидкого газа в паровое его состояние. Давление газовой смеси регулируется регулятором давления. Для защиты регулятора перед ним устанавливается отсекатель жидкой фазы, который не позволяет конденсату двигаться дальше по линии выхода паровой фазы. В случае превышения давления допустимых норм открывается предохранительно-сбросной клапан. Входящие в состав запорные и предохранительные клапаны обеспечивают безопасную эксплуатацию оборудования.

Типовая комплектация:

• электрический испаритель "сухого" типа (1 шт.)
• запорная арматура: шаровые краны, клапаны
• предохранительные приборы: предохранительно-сбросной клапан, предохранительный клапан
• контрольно-измерительные приборы: визуальные манометр и напоромер
• газовый фильтр
• регулятор давления газа
• отсекатель жидкой фазы
• клеммная коробка
• аварийные линии сброса на свечу

Установка может комплектоваться любым количеством испарителей суммарной производительностью 200 кг/ч.

Выпускается 3 конструктивных исполнения испарительных установок:

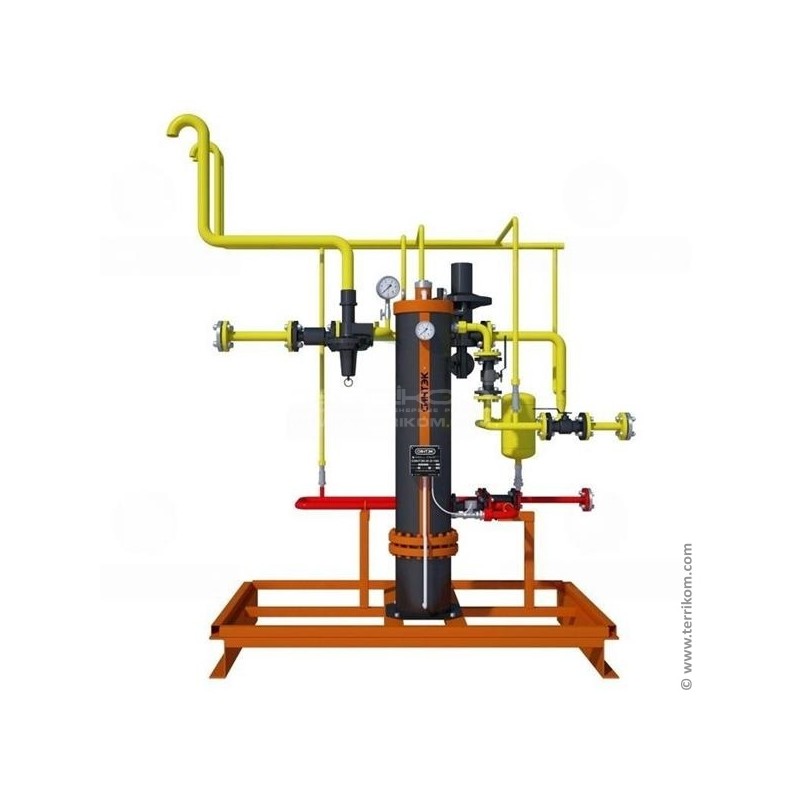

• электрические испарительные установки СИНТЭК-И-Э-200 на металлической раме

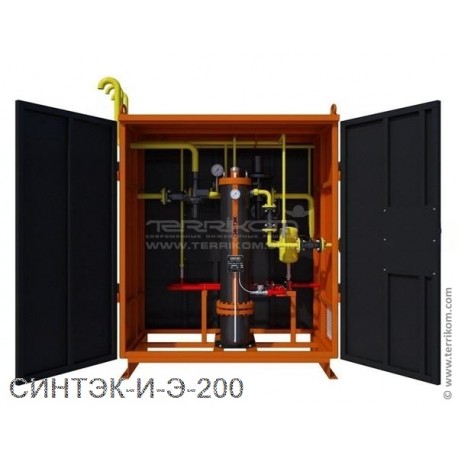

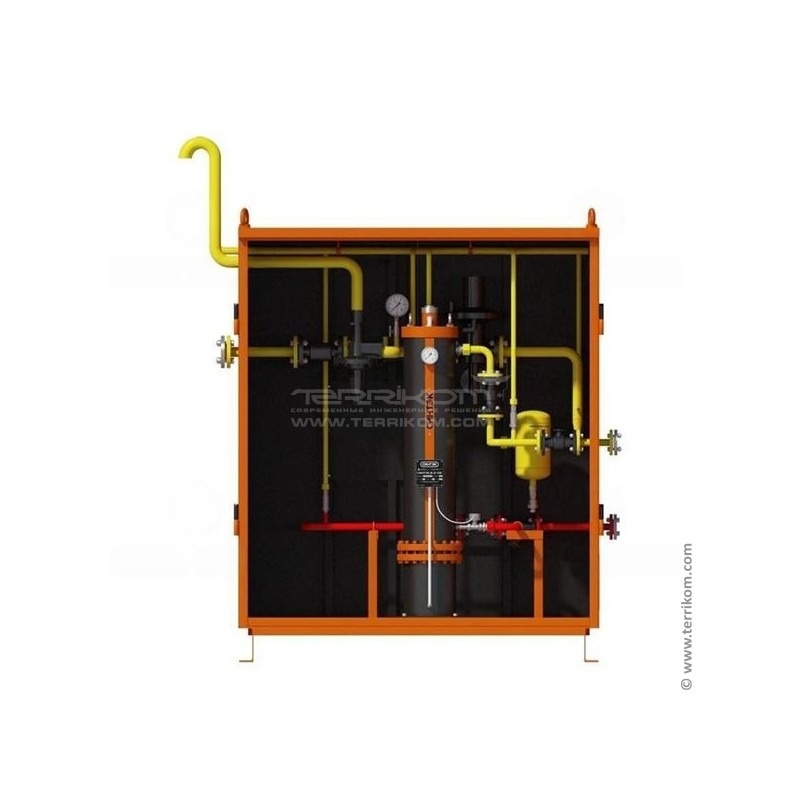

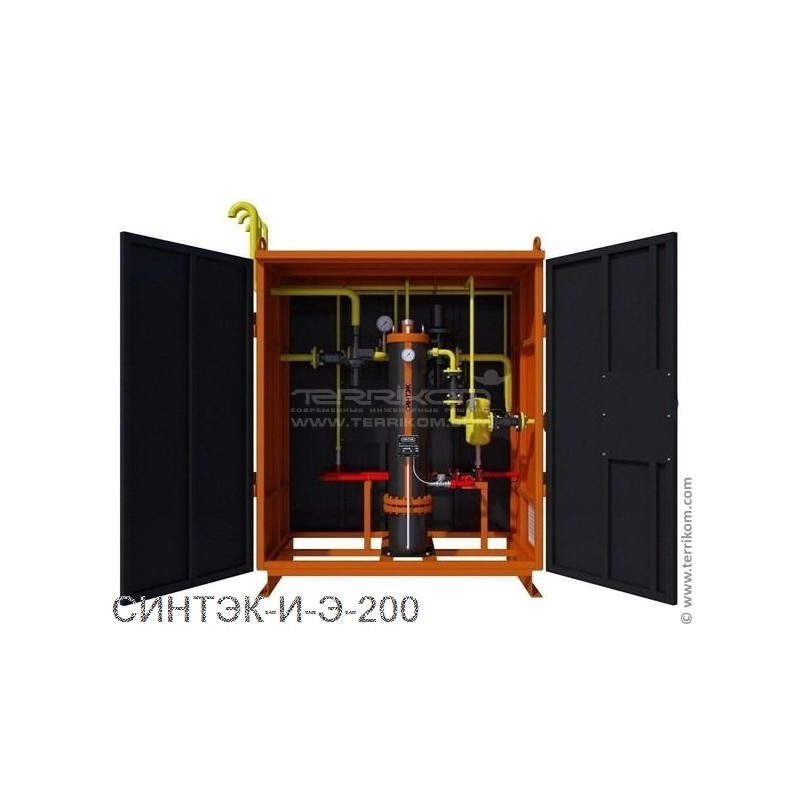

• электрические испарительные установки СИНТЭК-И-Э-200 в металлическом шкафу (утепленном по требованию Заказчика)
• электрические испарительные установки СИНТЭК-И-Э-200 в теплоизолированном блок-модуле

Производительность: 200 кг/ч

Количество испарителей: 1

Тип нагрева: электрический «сухой»

Давление СУГ на входе: 1,6 Мпа

Давление паровой фазы на выходе: до 1,6 МПа без регулятора, до 0,6 Мпа с регулятором

Электрическое напряжение: 380 В

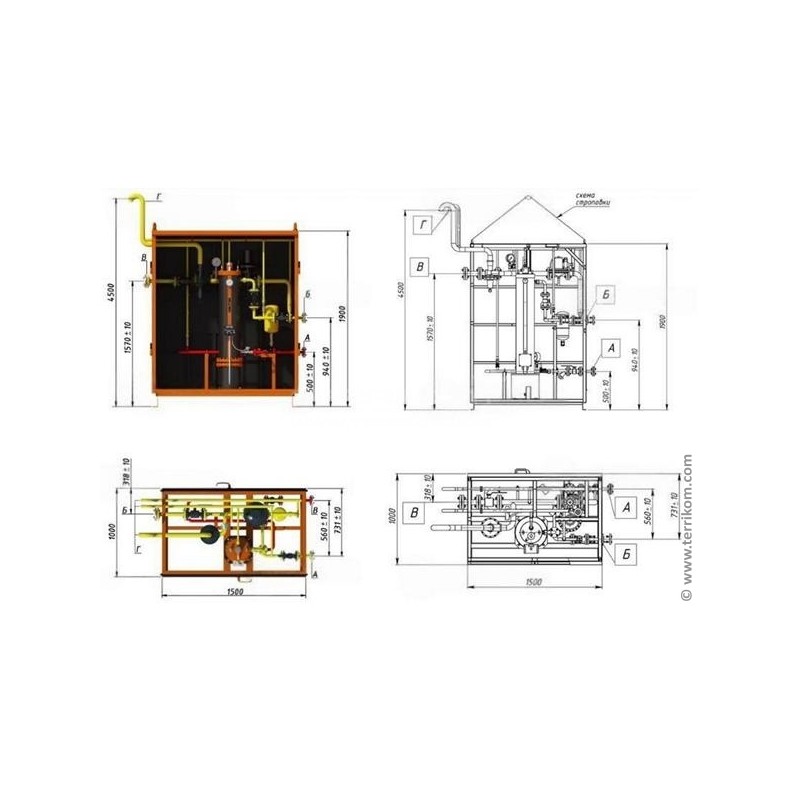

Габаритные размеры (ДхВхШ): 1500х1900(высота корпуса без сбросных газопроводов)х1000 мм
