Установка испарительная электрическая 250 кг/ч

Электрические испарительные установки СИНТЭК-И-Э-250 применяются для принудительного получения паровой фазы сжиженного углеводородного газа в системах автономного или резервного газоснабжения. Испарительные установки необходимы для стабильной подачи газовой фазы сжиженного газа в нужном объеме потребителю. Паровая фаза образуется при достижении сжиженным углеводородным газом температуры кипения.

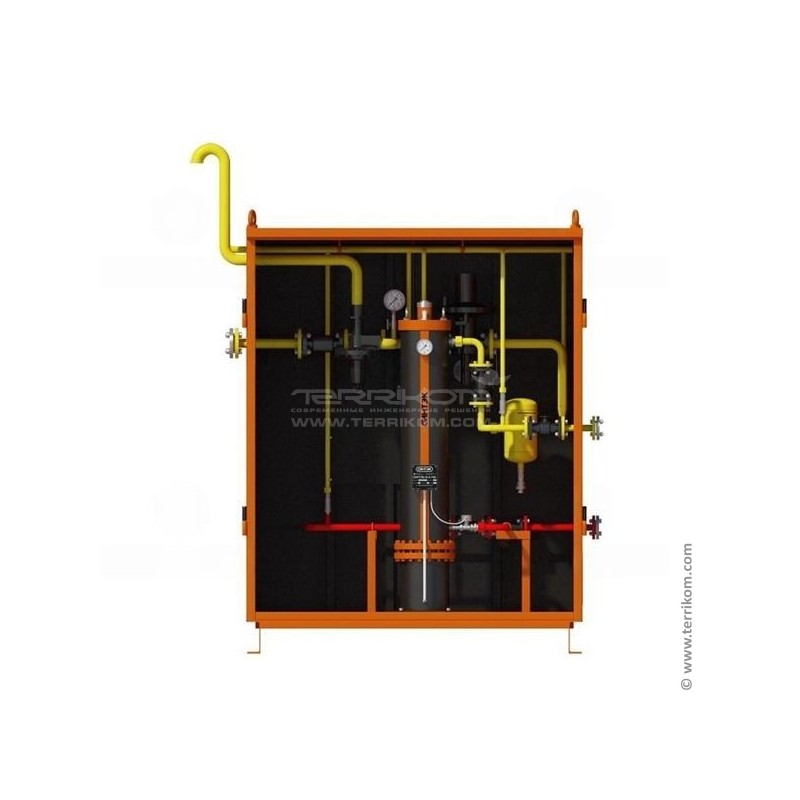

В основе работы установок лежит принцип теплообмена между сжиженным углеводородным газом и электронагревательным элементом, который нагревается до температуры +75ºС и отдает свое тепло газу. На входе в установку размещается газовый фильтр, который очищает входящий газ от механических примесей. Перед подачей потребителю, парогазовая смесь проходит через отсекатель жидкой фазы, в котором оседает конденсат. Затем газ поступает в регулятор давления, где происходит снижение давления до заданного. Для контроля давления на выходе устанавливается манометр и напоромер. Если давление превышает нормальное, срабатывает предохранительно-сбросной клапан и подает излишки газа на линию аварийного сброса газа в атмосферу. На входном и выходном газопроводе установлены запорные клапаны и краны.

Типовая комплектация:

• электрический испаритель производительностью 250 кг/ч (1 шт.)
• запорная арматура: шаровые краны и клапаны
• предохранительные приборы: предохранительно-сбросной клапан ПСК, предохранительный клапан
• контрольно-измерительное оборудование: визуальные манометр и напоромер
• регуляторная группа
• отсекатель жидкой фазы
• газовый фильтр
• клеммная коробка
• сбросные линии на свечу

По специальному заказу возможна установка любого количества испарителей суммарной производительностью 250 кг/ч (например, два испарителя по 100 кг/ч и одного испарителя 50 кг/ч).

Выпускается 3 конструктивных исполнения испарительных установок:

• электрическая испарительная установка СИНТЭК-И-Э-250 на металлической каркасной раме

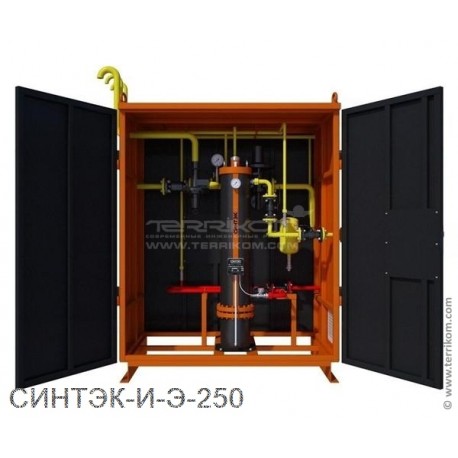

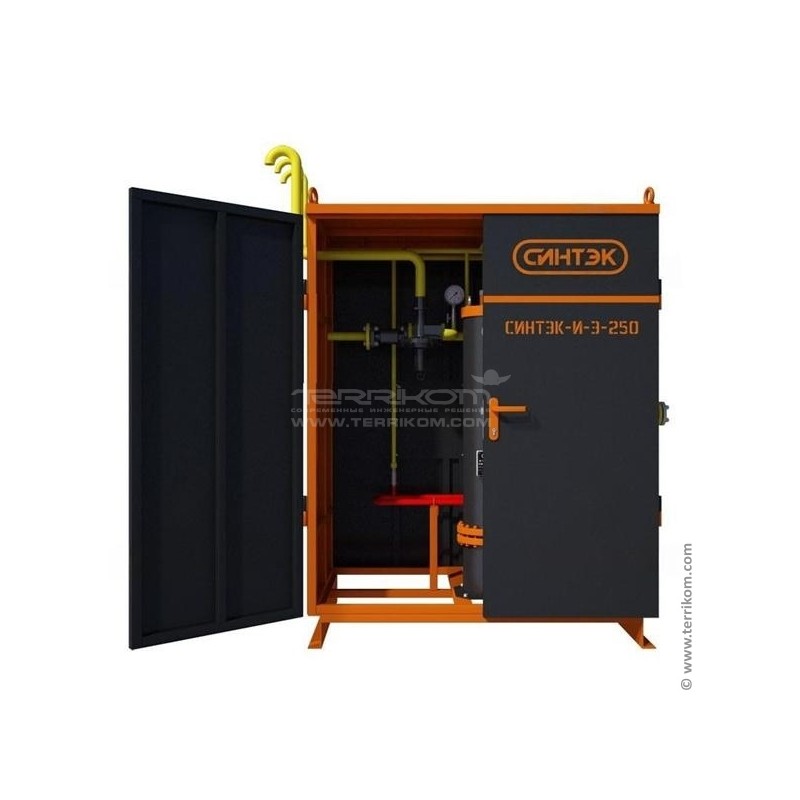

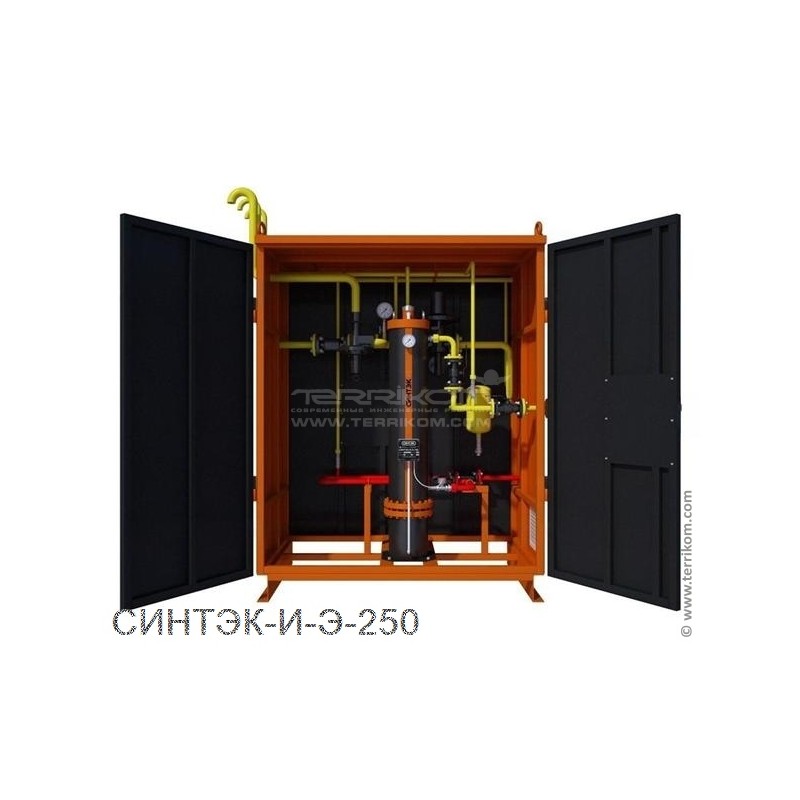

• электрическая испарительная установка СИНТЭК-И-Э-250 в металлическом шкафу
• электрическая испарительная установка СИНТЭК-И-Э-250 в теплоизолированном блок-боксе

Производительность: 250 кг/ч

Количество испарителей: 1

Тип нагрева: электрический «сухой»

Давление СУГ на входе: 1,6 Мпа

Давление паровой фазы на выходе: до 1,6 МПа без регулятора, до 0,6 Мпа с регулятором

Электрическое напряжение: 380 В

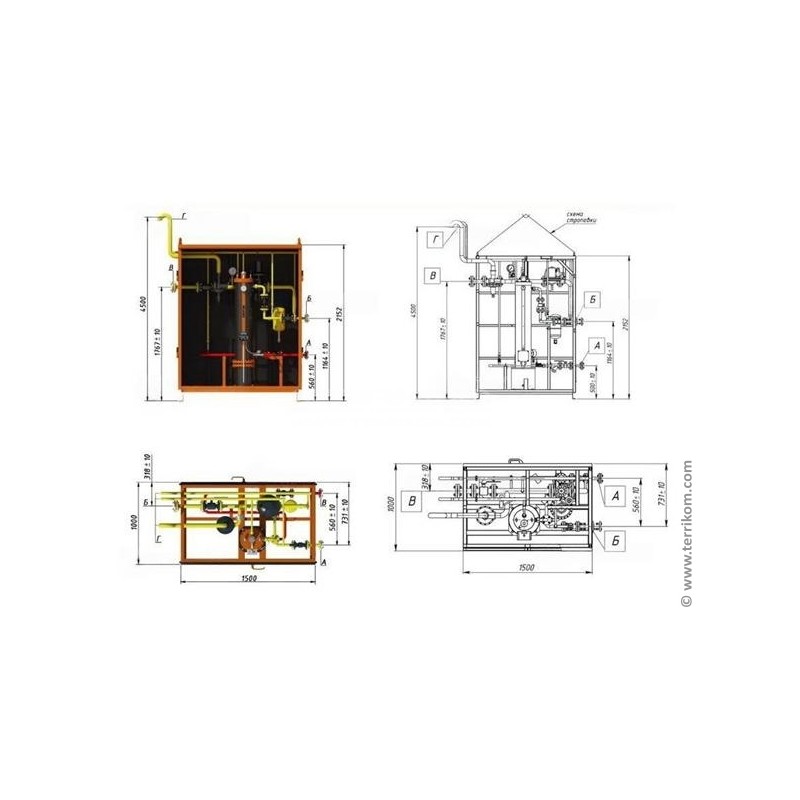

Габаритные размеры (ДхВхШ): 1500х2152(высота корпуса без сбросных газопроводов)х1000 мм
