Установка испарительная электрическая 150 кг/ч

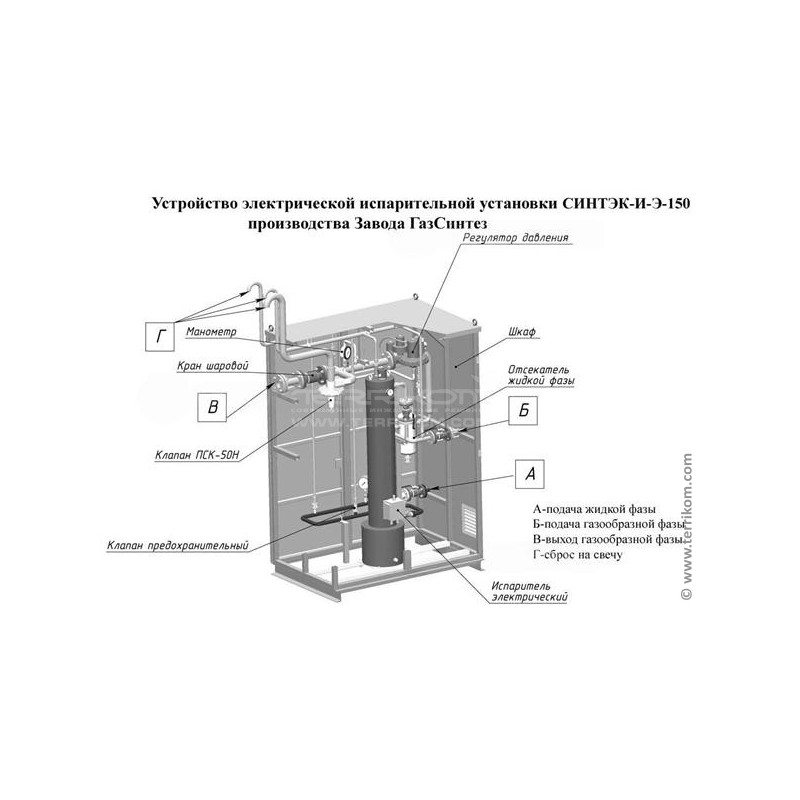

Электрические испарительные установки СИНТЭК-И-Э-150 применяются для получения паровой фазы сжиженного газа для ее дальнейшего использования в качестве топлива для газоиспользующего оборудования. Основу установки составляет электрический испаритель «сухого» типа. Сжиженный углеводородный газ поступает из газгольдеров по входящему трубопроводу и проходит механическую очистку в газовом фильтре. После очистки газ поступает в рубашку испарителя, где происходит его нагрев от электронагревательных элементов. Образовавшаяся паровая смесь проходит через отсекатель жидкой фазы, который задерживает конденсат. На выходе из установки размещаются регулятор давления газа для снижения выходного давления, манометр и напоромер. При превышении выходного давления газа срабатывает предохранительно-сбросной клапан ПСК, и часть смеси через сбросную линию стравливается в атмосферу, тем самым, понижая давление.

Типовая комплектация:

• электрический испаритель "сухого" типа (1 шт.*)
• запорные шаровые краны, клапаны
• предохранительные приборы: предохранительно-сбросной клапан ПСК,
• предохранительный клапан
• визуальные контрольно-измерительные приборы (манометр, напоромер)
• газовый фильтр
• регуляторная группа
• отсекатель жидкой фазы
• клеммная коробка
• газопроводы аварийного сброса газа в атмосферу

Количество испарителей может отличаться от заявленного; суммарная производительность входящих испарителей не должна превышать 150 кг/ч

Выпускается 3 конструктивных исполнения испарительных установок:

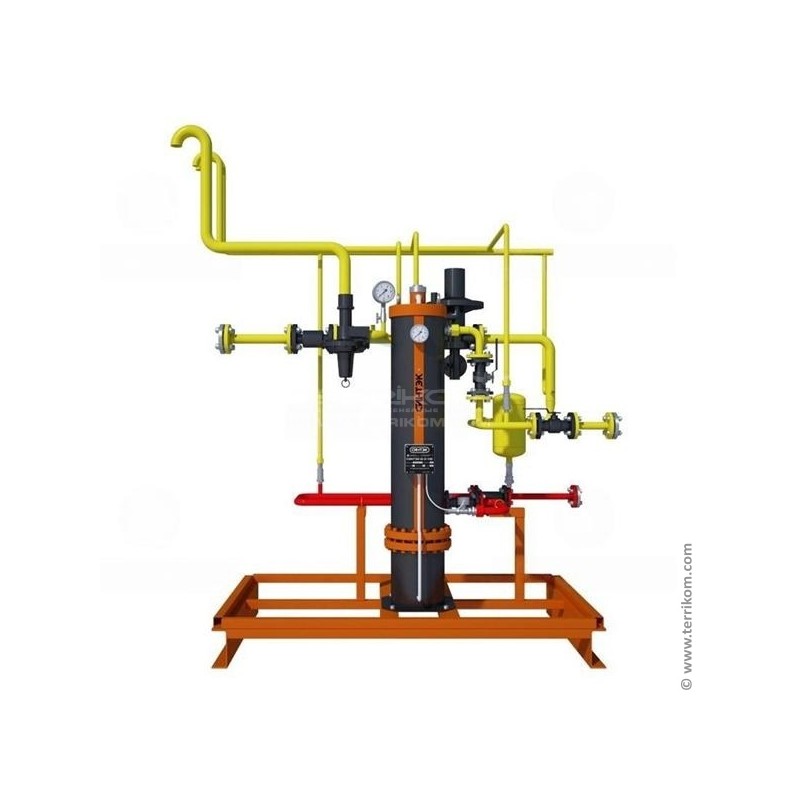

• электрические испарительные установки СИНТЭК-И-Э-150 на металлической раме

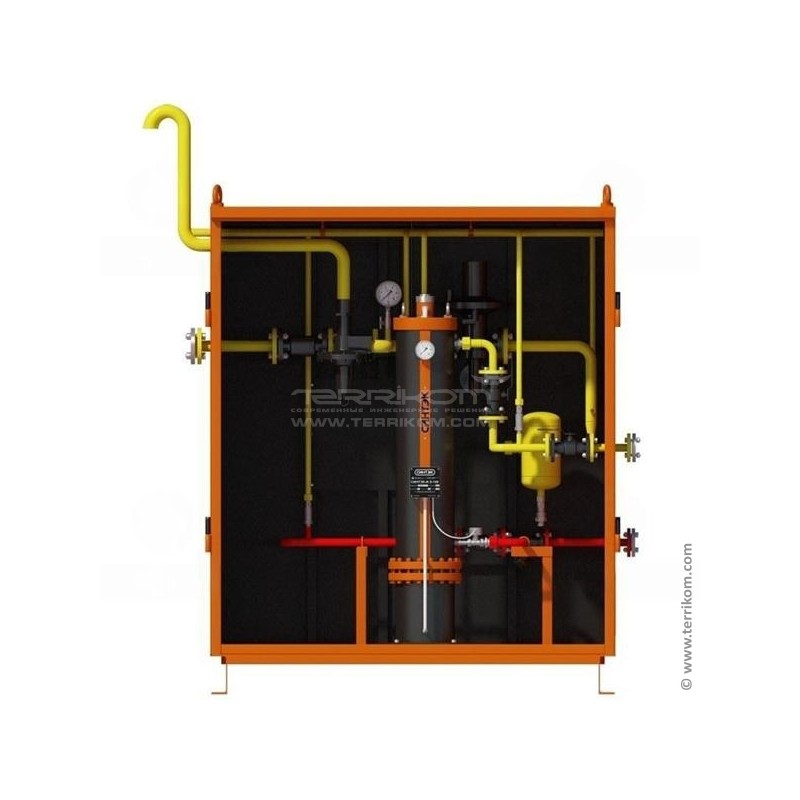

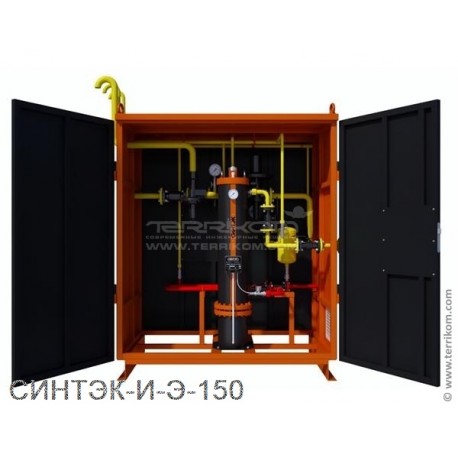

• электрические испарительные установки СИНТЭК-И-Э-150 в металлическом шкафу (утепленном по требованию Заказчика)
• электрические испарительные установки СИНТЭК-И-Э-150 в теплоизолированном блок-модуле

Производительность: 150 кг/ч

Количество испарителей: 1

Тип нагрева: электрический «сухой»

Давление СУГ на входе: 1,6 Мпа

Давление паровой фазы на выходе: до 1,6 МПа без регулятора, до 0,6 Мпа с регулятором

Электрическое напряжение: 380 В

Габаритные размеры (ДхВхШ): 1500х1900(высота корпуса без сбросных газопроводов)х1000 мм
