Установка испарительная электрическая 500 кг/ч

Электрические испарительные установки СИНТЭК-И-Э-500 для бесперебойного и равномерного испарения сжиженного углеводородного газа в системах автономного или резервного газоснабжения объектов. Создан для контроля и управления процессом испарения сжиженного газа. Основу установок составляют 2 испарителя «сухого» (не используются жидкости) мощностью по 250 кг/ч каждый. В них происходит процесс кипения-испарения газа. Сжиженный газ получает тепловую энергию от электронагревателей, которые поддерживают температуру +75ºС.

Сжиженный углеводородный газ под давлением подается в установку, где сначала проходит через газовый фильтр. Далее двигаясь внутри испарителя, нагретого до рабочей температуры, происходит образование паровой фазы. На выходе устанавливаются регулятор давления и манометр. При превышении допустимого выходного давления срабатывает предохранительно-сбросной клапан. Регулятор защищен от попадания внутрь конденсата – испарительная установка комплектуется отсекателем жидкой фазы.

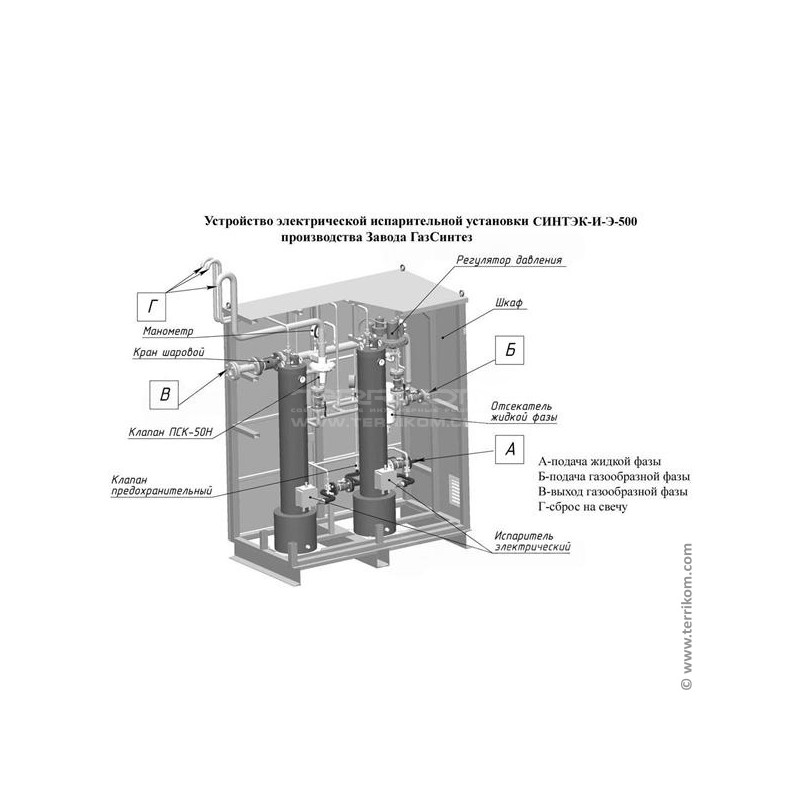

Типовая комплектация:

• электрические испарители СИНТЭК (2 шт)
• запорные и предохранительные краны и клапаны: предохранительно-сбросной клапан ПСК, предохранительный клапан, шаровые краны
• контрольно-измерительныо оборудование: визуальные манометр и напоромер
• регулятор давления
• отсекатель жидкой фазы
• газовый фильтр
• клеммная коробка
• сбросные линии на свечу

В зависимости от условий и места испарительные установки могут быть в 3-х конструктивных исполнениях:

• электрические испарительные установки СИНТЭК-И-Э-500 на раме

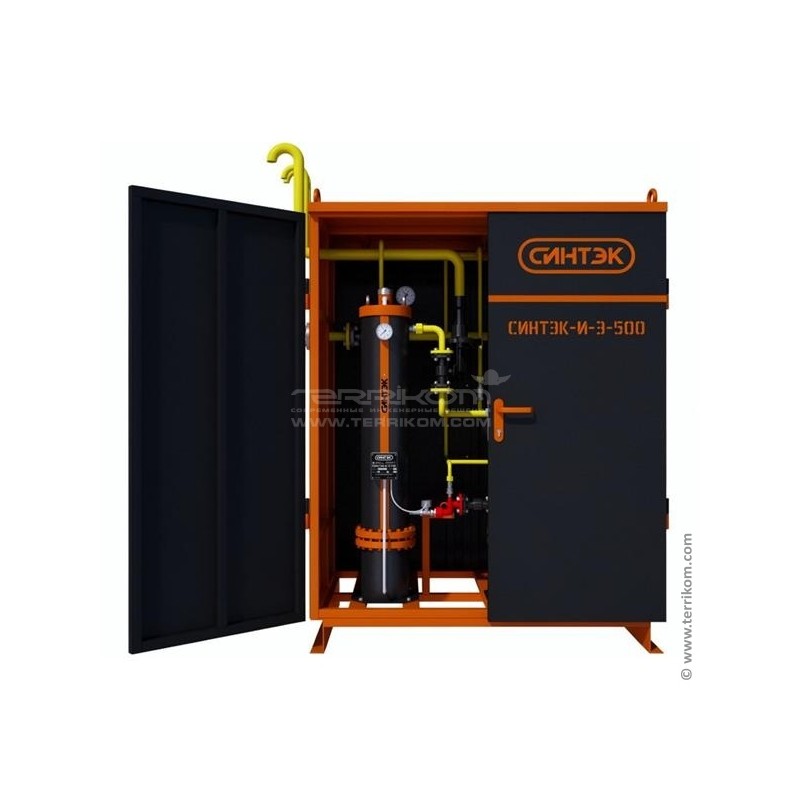

• электрические испарительные установки СИНТЭК-И-Э-500 в металлическом шкафу (утепленном по требованию Заказчика)
• электрические испарительные установки СИНТЭК-И-Э-500 в утепленном блок-модуле

Производительность: 500 кг/ч

Количество испарителей: 2

Тип нагрева: электрический

Давление СУГ на входе: 1,6 Мпа

Давление паровой фазы на выходе: до 1,6 Мпа - без регулятора; до 0,6 Мпа - с регулятором

Электрическое напряжение: 380 В

Габаритные размеры (ДхВхШ): 1800х2212(высота корпуса без сбросных газопроводов)х1000 мм
