Крестовина со смещенными осями канализационная шумопоглощающая серия POLO-KAL NG

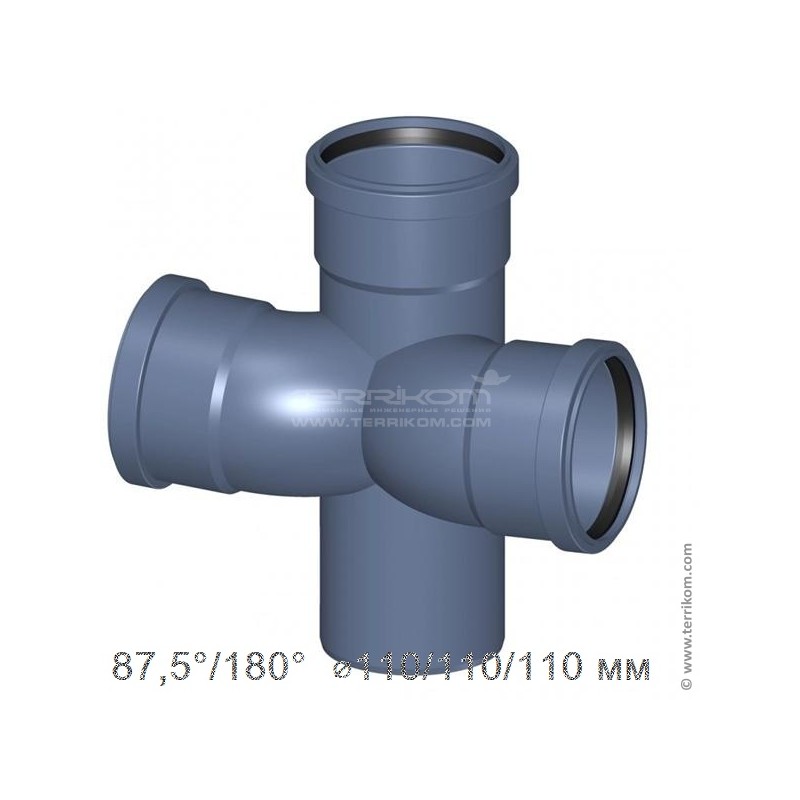

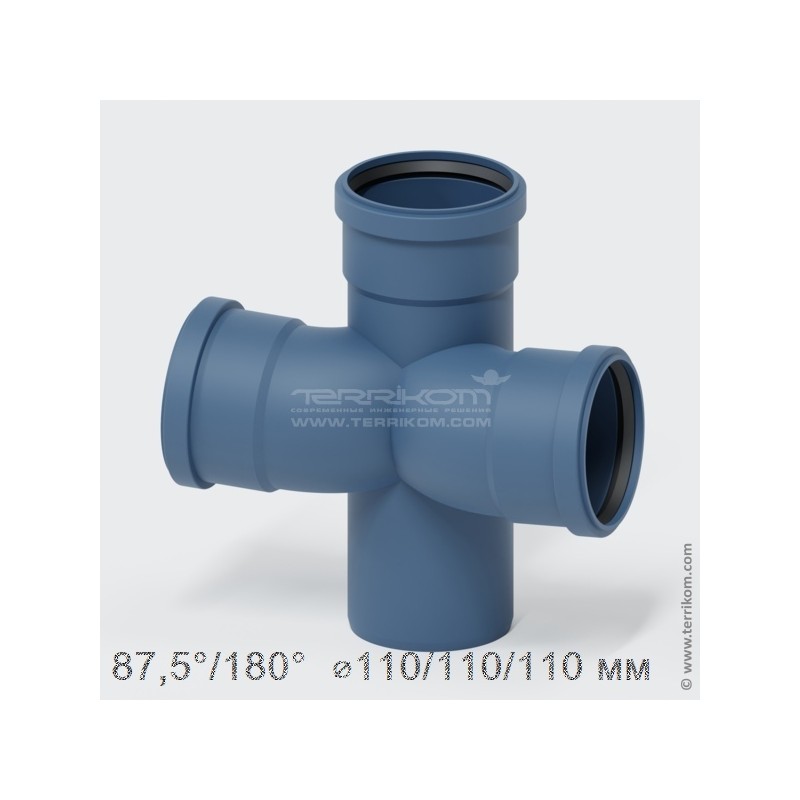

Шумопоглощающая крестовина со смещенными осями POLO-KAL NG ⌀110/110/110 мм — специализированный фасонный элемент системы внутренней канализации, предназначенный для разветвления трубопровода с асимметричным расположением ответвлений.

Конструкция крестовины предусматривает смещение осей подключаемых труб (L/R), что позволяет адаптировать систему к сложным условиям монтажа без использования дополнительных переходников и смещающих элементов.

Такое решение особенно эффективно при монтаже стояков, обходе конструктивных элементов здания и оптимизации трассировки трубопроводов.

Изделие выполнено из минерализованного полипропилена (PP-MV), обеспечивающего высокую механическую прочность, устойчивость к химическим и температурным воздействиям, а также эффективное шумопоглощение.

Крестовина оснащена раструбами с предустановленными уплотнительными кольцами, что гарантирует быстрый монтаж и надежную герметичность соединений.

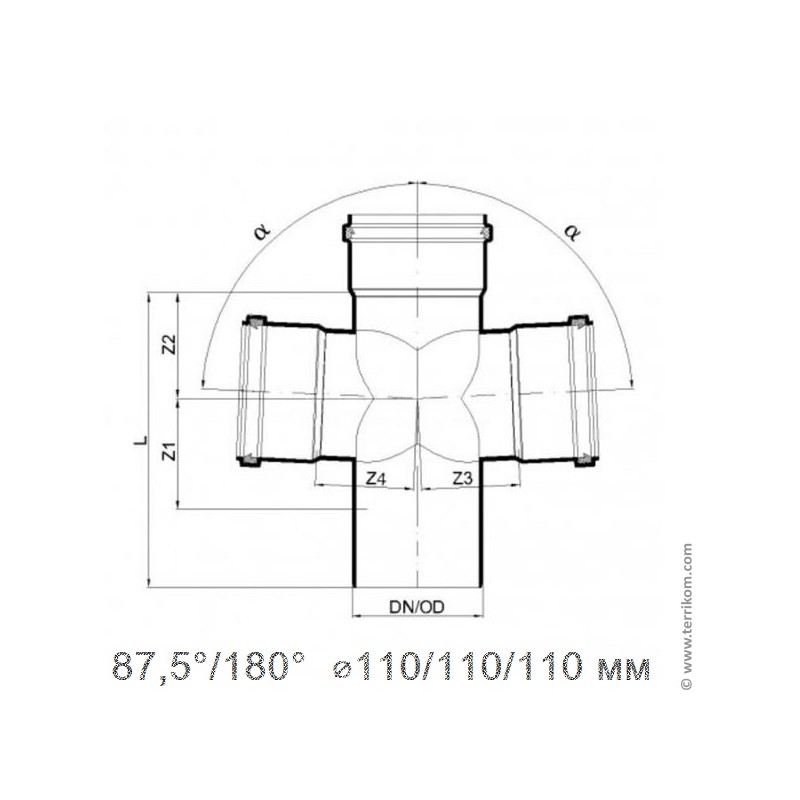

Обозначения на размерном эскизе:

DN — номинальный диаметр основного трубопровода
L / R — смещенные диаметры ответвлений (левое / правое подключение)
Z1, Z2, Z3 — монтажные размеры
Z4, Z5, Z6 — дополнительные расстояния до осей ответвлений
L — общая длина элемента

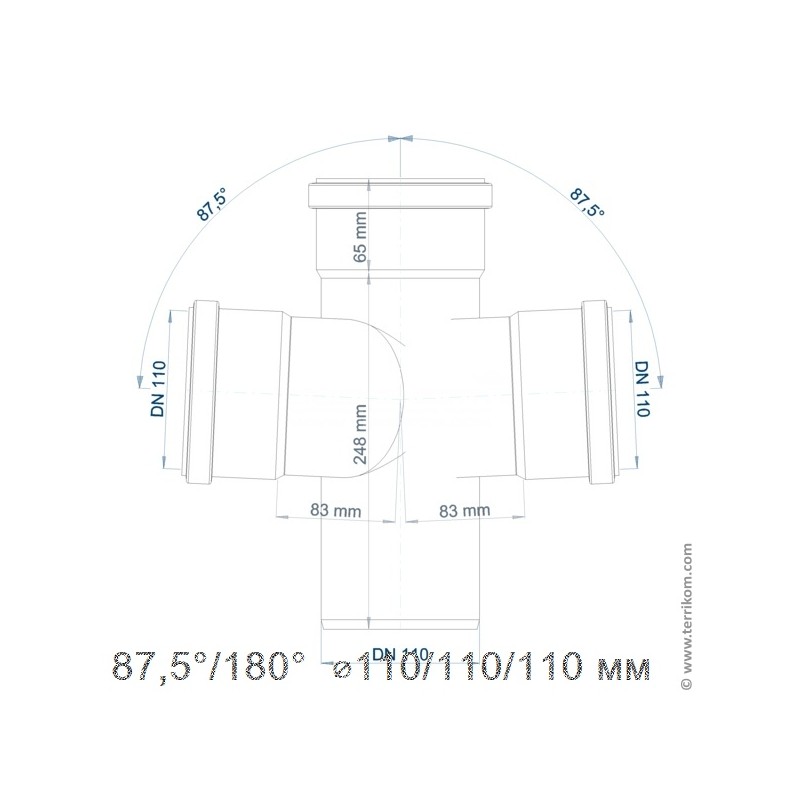

Размерные параметры:

• DN: 110/110/110 мм
• Тип: крестовина со смещенными осями
• L: 248 мм

• Артикул: P2296

• Серия: POLO-KAL NG
• Материал: PP-MV (минерализованный полипропилен)
• Применение: внутренняя канализация
• Монтаж: раструбное соединение с уплотнительными кольцами
• Температурная стойкость: до 95–97 °C
• Химическая стойкость: pH 2–12
• Страна-производитель: Австрия

Крестовина обеспечивает гибкость проектирования, надежное соединение трубопроводов и снижение уровня шума в системе канализации.
