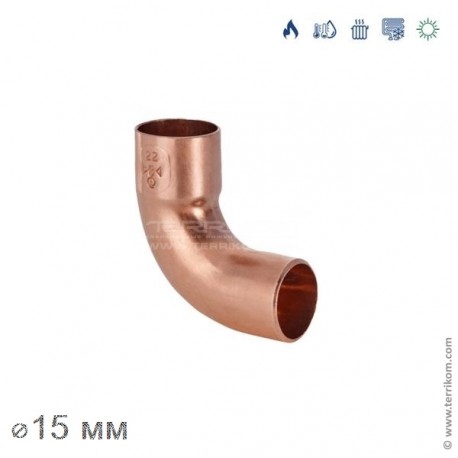

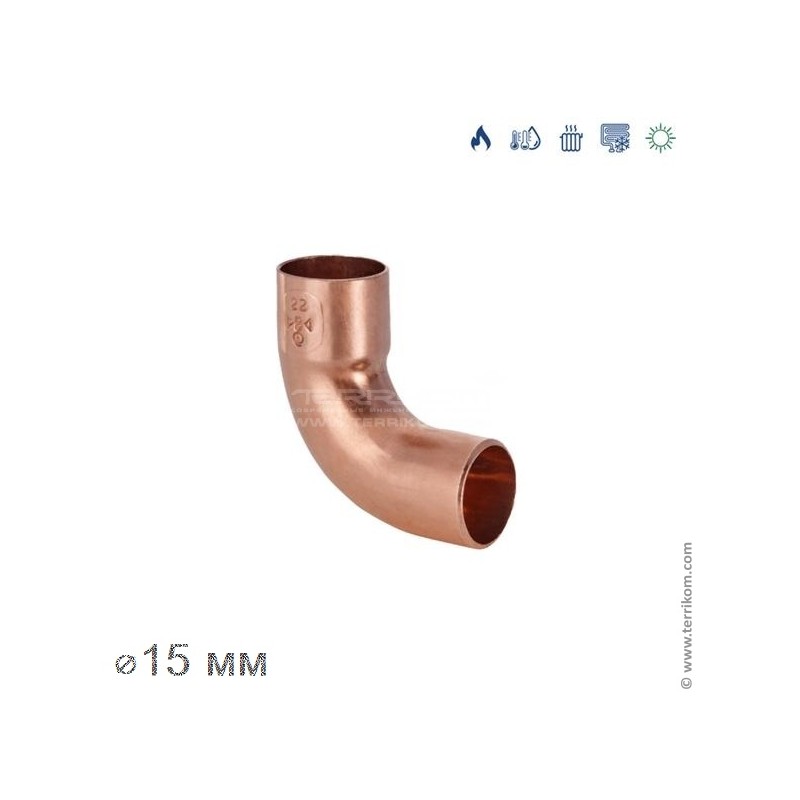

Угол 90° НВ (закругленный), IBP 5000

CONEX BANNINGER Угол НВ 90° 15 мм — медный капиллярный фитинг серии 5000, предназначенный для изменения направления трубопровода на 90° с переходом на наружный диаметр трубы. Фитинг имеет исполнение внутренний раструб × наружный конец под пайку (НВ), что позволяет выполнять компактные соединения без использования дополнительной соединительной муфты. Закругленная конструкция угла обеспечивает более плавное изменение направления потока, снижает местные гидравлические потери и уменьшает механические напряжения в трубопроводе. Применяется в системах питьевого и хозяйственно-питьевого водоснабжения, отопления, охлаждения, водяного кондиционирования, газоснабжения, солнечных инженерных системах и трубопроводах с высокими рабочими температурами. Монтаж осуществляется методом капиллярной пайки.

Фитинг изготовлен из дезоксидированной высокочистой меди CU-DHP (CW024A) в соответствии с европейским стандартом DIN CEN/TS 13388. Материал содержит не менее 99,9% меди (вместе с серебром), остаточное содержание фосфора составляет 0,015–0,040%. Российский аналог материала — М1ф. Использование меди CU-DHP обеспечивает высокую коррозионную стойкость, отличную пластичность при монтаже, устойчивость к высоким температурам и полную безопасность при эксплуатации в системах питьевого водоснабжения.

Конструкция фитинга соответствует требованиям DIN EN 1254 и предназначена для соединения медных труб по DIN EN 1057. Благодаря наружному паяному концу фитинг позволяет сократить количество соединительных элементов и уменьшить габариты трубопроводной системы. Рабочая температура определяется характеристиками применяемого припоя и условиями эксплуатации системы.

Основные характеристики:

• Размер: 15 мм
• Тип: угол НВ 90°
• Исполнение: внутренний раструб × наружный конец под пайку
• Угол поворота: 90°
• Способ монтажа: капиллярная пайка
• Материал: медь CU-DHP (CW024A, UNS C12200, М1ф)
• Стандарт фитинга: DIN EN 1254
• Совместимые трубы: медные трубы DIN EN 1057

• Артикул: 5001A015000000

• Бренд: CONEX BANNINGER
• Серия: 5000
• Материал: дезоксидированная медь CU-DHP (CW024A)
• Тип соединения: пайка × пайка (НВ)
• Область применения: питьевое и хозяйственно-питьевое водоснабжение, отопление, охлаждение, водяное кондиционирование, газоснабжение, солнечные системы, трубопроводы высоких температур
• Особенности: наружный паяный конец уменьшает количество соединительных элементов, высокая коррозионная стойкость, безопасен для питьевой воды, длительный срок службы

Угол НВ 90° CONEX BANNINGER серии 5000 обеспечивает компактное и надежное соединение медных трубопроводов, сочетая преимущества капиллярной пайки, высокой чистоты меди CU-DHP и долговечности профессиональных медных фитингов.
