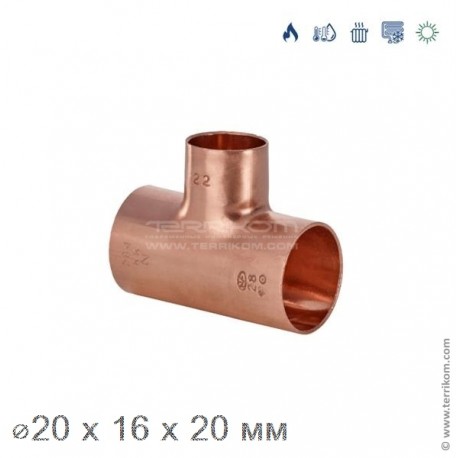

Тройник переходной ВВВ, IBP 5000

CONEX BANNINGER Тройник переходной ВВВ 20 × 16 × 20 мм — медный капиллярный фитинг серии 5000, предназначенный для создания ответвления трубопровода под углом 90° с одновременным переходом между трубами различных диаметров. Фитинг имеет три внутренних раструба под пайку (ВВВ) диаметром 20, 16 и 20 мм и применяется в системах питьевого и хозяйственно-питьевого водоснабжения, отопления, охлаждения, водяного кондиционирования, газоснабжения, солнечных инженерных системах и трубопроводах, работающих при высоких температурах. Монтаж осуществляется методом капиллярной пайки.

Фитинг изготовлен из дезоксидированной высокочистой меди CU-DHP (CW024A) в соответствии с европейским стандартом DIN CEN/TS 13388. Материал содержит не менее 99,9% меди (вместе с серебром), остаточное содержание фосфора составляет 0,015–0,040%. Российский аналог материала — М1ф. Использование меди CU-DHP обеспечивает высокую коррозионную стойкость, отличную пластичность при монтаже, устойчивость к вымыванию цинка и полную безопасность при эксплуатации в системах питьевого водоснабжения.

Конструкция фитинга соответствует требованиям DIN EN 1254 и предназначена для соединения медных труб по DIN EN 1057. Переходная конструкция позволяет объединять трубы различных диаметров без использования дополнительных переходников, обеспечивая компактный монтаж, равномерное распределение потока и высокую надежность соединения. Рабочая температура составляет от –20 °C до +110 °C, максимальное рабочее давление — до 25 бар.

Основные характеристики:

• Размер: 20 × 16 × 20 мм
• Тип: тройник переходной ВВВ
• Исполнение: внутренний раструб × внутренний раструб × внутренний раструб
• Угол ответвления: 90°
• Способ монтажа: капиллярная пайка
• Материал: медь CU-DHP (CW024A, UNS C12200, М1ф)
• Стандарт фитинга: DIN EN 1254
• Совместимые трубы: медные трубы DIN EN 1057
• Рабочая температура: от –20 °C до +110 °C
• Максимальное рабочее давление: до 25 бар

• Артикул: 5130 020016020

• Бренд: CONEX BANNINGER
• Серия: 5000
• Материал: дезоксидированная медь CU-DHP (CW024A)
• Тип соединения: пайка × пайка × пайка (ВВВ)
• Область применения: питьевое и хозяйственно-питьевое водоснабжение, отопление, охлаждение, водяное кондиционирование, газоснабжение, солнечные системы, трубопроводы высоких температур
• Особенности: переход между трубами различных диаметров, высокая коррозионная стойкость, устойчивость к вымыванию цинка, безопасен для питьевой воды, длительный срок службы

Переходной тройник CONEX BANNINGER серии 5000 обеспечивает надежное ответвление трубопровода с одновременным переходом между диаметрами 20, 16 и 20 мм, сочетая преимущества капиллярной пайки, высокочистой меди CU-DHP и долговечности профессиональных медных фитингов.
