Обвод ВВ, IBP 5000

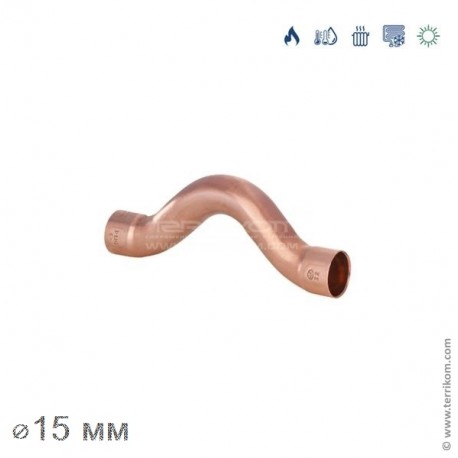

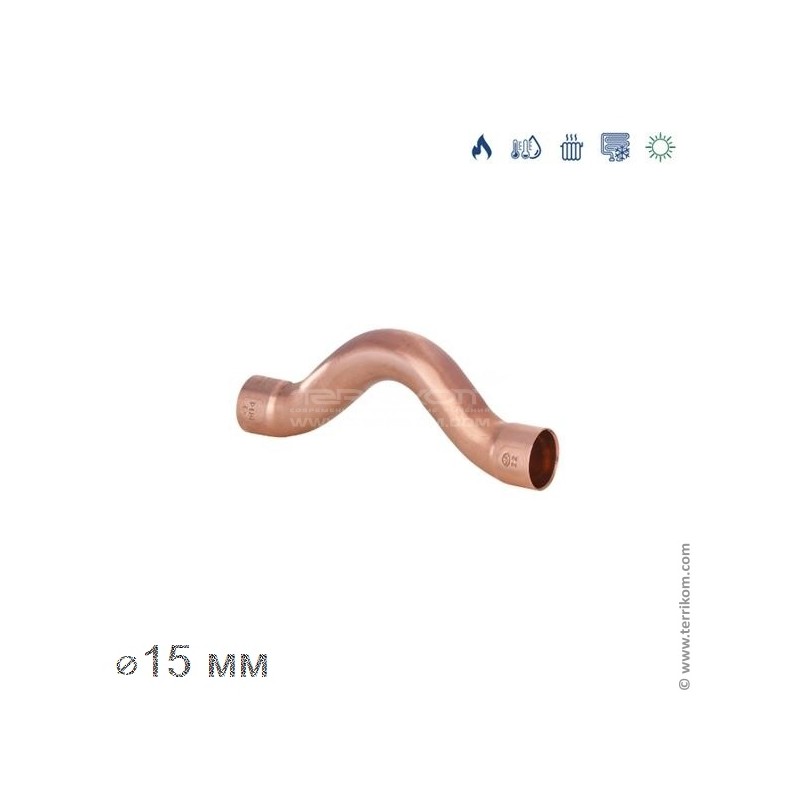

CONEX BANNINGER Обвод ВВ 15 мм — медный капиллярный фитинг серии 5000, предназначенный для пересечения трубопроводов без их соединения. Обвод (перемычка) позволяет вывести одну трубу над другой, сохранив целостность магистрали и исключив необходимость применения дополнительных отводов. Фитинг имеет два внутренних раструба под пайку (ВВ) и применяется в системах питьевого и хозяйственно-питьевого водоснабжения, отопления, охлаждения, газоснабжения, солнечных инженерных системах и трубопроводах, работающих при высоких температурах. Монтаж выполняется методом капиллярной пайки.

Фитинг изготовлен из дезоксидированной высокочистой меди CU-DHP (CW024A) по стандарту DIN CEN/TS 13388. Материал содержит не менее 99,9% меди, отличается высокой пластичностью, коррозионной стойкостью, устойчивостью к вымыванию цинка и полностью безопасен для питьевой воды. Российский аналог — М1ф.

Обвод соответствует требованиям DIN EN 1254 и предназначен для соединения медных труб по DIN EN 1057. Использование готового обвода значительно упрощает монтаж пересекающихся трубопроводов, делает конструкцию более компактной и надежной.

Основные характеристики:

• Размер: 15 мм
• Тип: обвод ВВ
• Исполнение: внутренний раструб × внутренний раструб
• Назначение: пересечение труб без соединения
• Способ монтажа: капиллярная пайка
• Материал: медь CU-DHP (CW024A, UNS C12200, М1ф)
• Стандарт: DIN EN 1254
• Совместимые трубы: DIN EN 1057
• Рабочая температура: от –20 °C до +110 °C
• Максимальное рабочее давление: до 25 бар

• Артикул: 5085 015000000

• Бренд: CONEX BANNINGER
• Серия: 5000
• Тип соединения: пайка × пайка (ВВ)
• Область применения: водоснабжение, отопление, охлаждение, газоснабжение, солнечные системы
• Особенности: позволяет выполнить пересечение трубопроводов без дополнительных фитингов, высокая надежность и долговечность
