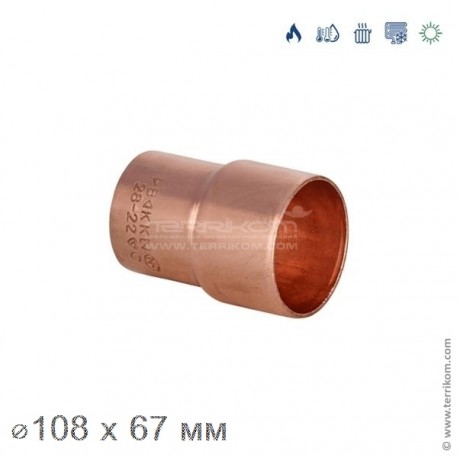

Переход НВ, IBP 5000

CONEX BANNINGER Переход НВ 108 × 67 мм — медный капиллярный фитинг серии 5000, предназначенный для перехода между медными трубами различного диаметра с использованием внутреннего и наружного раструба под пайку (НВ). Фитинг позволяет выполнить надежное уменьшение диаметра трубопровода при сохранении высокой прочности и герметичности соединения. Применяется в системах питьевого и хозяйственно-питьевого водоснабжения, отопления, охлаждения, газоснабжения, солнечных установках и трубопроводах, работающих при повышенных температурах. Монтаж осуществляется методом капиллярной пайки.

Фитинг изготовлен из дезоксидированной высокочистой меди CU-DHP (CW024A) по стандарту DIN CEN/TS 13388. Материал содержит не менее 99,9% меди, отличается высокой пластичностью, превосходной коррозионной стойкостью и полностью безопасен для применения в системах питьевого водоснабжения. Российский аналог материала — М1ф.

Муфта соответствует требованиям DIN EN 1254 и предназначена для соединения медных труб по DIN EN 1057. Переходная конструкция обеспечивает компактное изменение диаметра трубопровода без применения дополнительных соединительных элементов, сохраняя высокую механическую прочность и долговечность системы.

Основные характеристики:

• Размер: 108 × 67 мм
• Тип: переход НВ
• Исполнение: внутренний × наружный раструб под пайку
• Назначение: переход между трубами различного диаметра
• Способ монтажа: капиллярная пайка
• Материал: медь CU-DHP (CW024A)
• Стандарт фитинга: DIN EN 1254
• Совместимые трубы: DIN EN 1057
• Рабочая температура: от −20 °C до +110 °C
• Максимальное рабочее давление: до 25 бар

• Артикул: 5243 108067000

• Бренд: CONEX BANNINGER
• Серия: 5000
• Материал: дезоксидированная медь CU-DHP (CW024A)
• Тип соединения: пайка × пайка (НВ)
• Область применения: питьевое и хозяйственно-питьевое водоснабжение, отопление, охлаждение, газоснабжение, солнечные системы, трубопроводы высоких температур
• Особенности: переходная конструкция с внутренним и наружным раструбом обеспечивает компактное и надежное соединение труб различного диаметра без дополнительных переходников.
